一、用 途
ZX10系列電阻器為開啟式,適用于交流50赫茲電壓550伏以下及直流電壓440伏以下電路中,供作啟動、調速、制動、放電等用途。本系列電阻器包括ZX10型標準與采用ZX10型式非標準電阻器型。

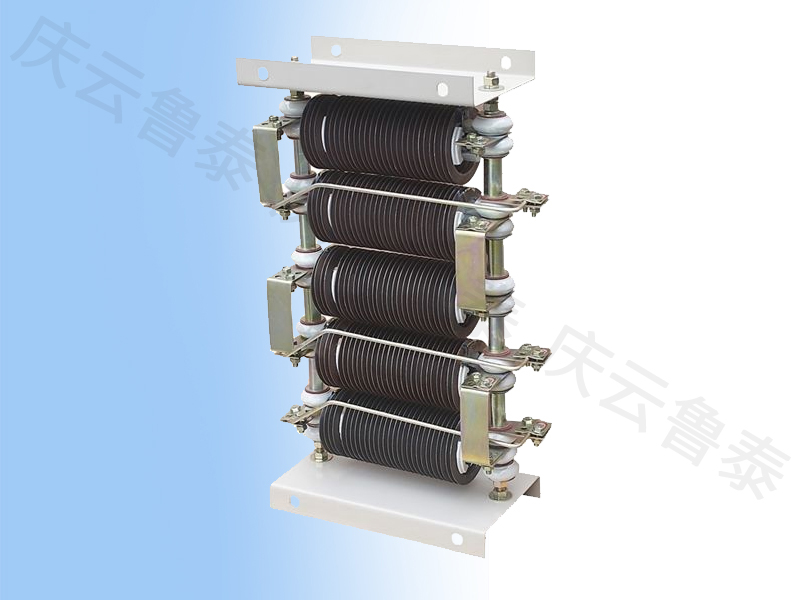

ZX10型電阻器是由鐵鉻鋁合金帶制成螺旋型管狀電阻元件(ZD2型)裝配成。鐵鉻鋁合金電阻材料是高電阻電熱合金,具有工作溫度高,使用壽命長,比電阻大,負荷高,電阻溫度系數小,比重小、防震,不易斷裂等優點。
本電阻器適用于短時工作、反復短時工作及長期工作三種工作制,其容量約為4.6千瓦,

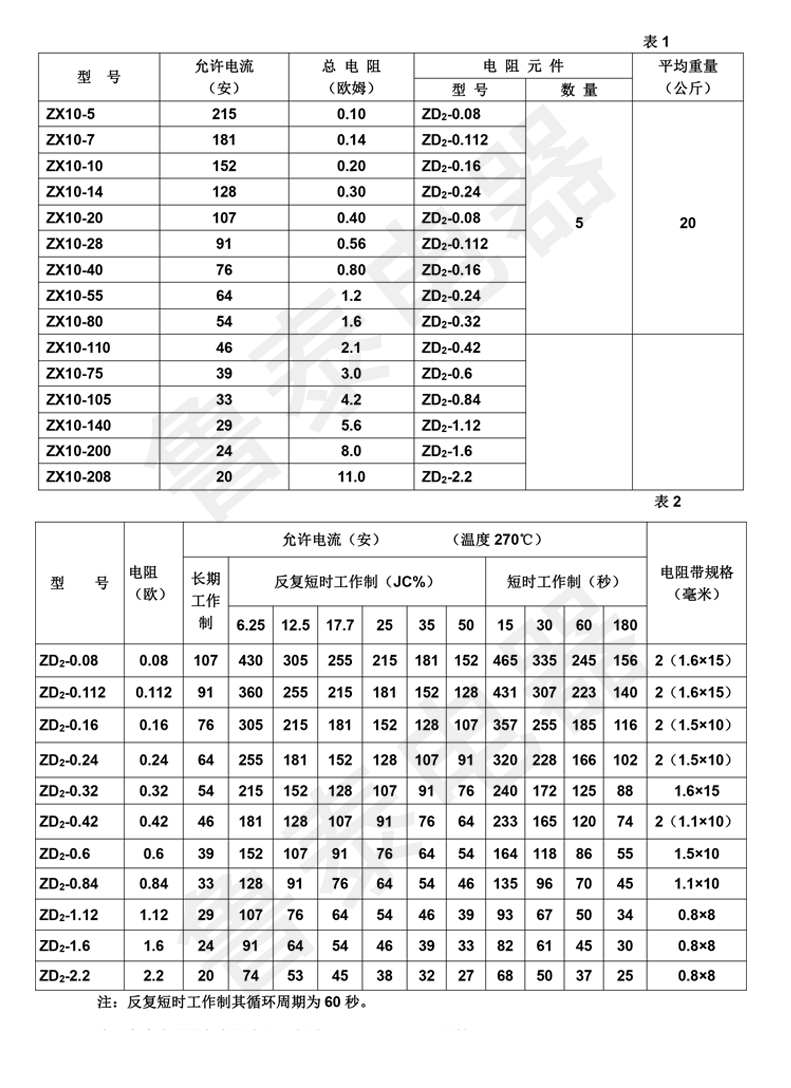

ZX10型標準電阻器的技術數據見表1;
ZD2型電阻元件的技術數據見表2。
