一、 概述

　　BP4系列頻敏變阻器適用于三相交流50赫茲，容量14至1000

的繞線型電動機，接于電動機轉子回路中，作為偶爾起動用。本系列頻敏變阻器分輕載起動和重載起動兩種類型;輕載起動型由于空壓機，冷凍機、機床抽風機等;重載起動型由于球磨機、破碎機、皮帶機等。

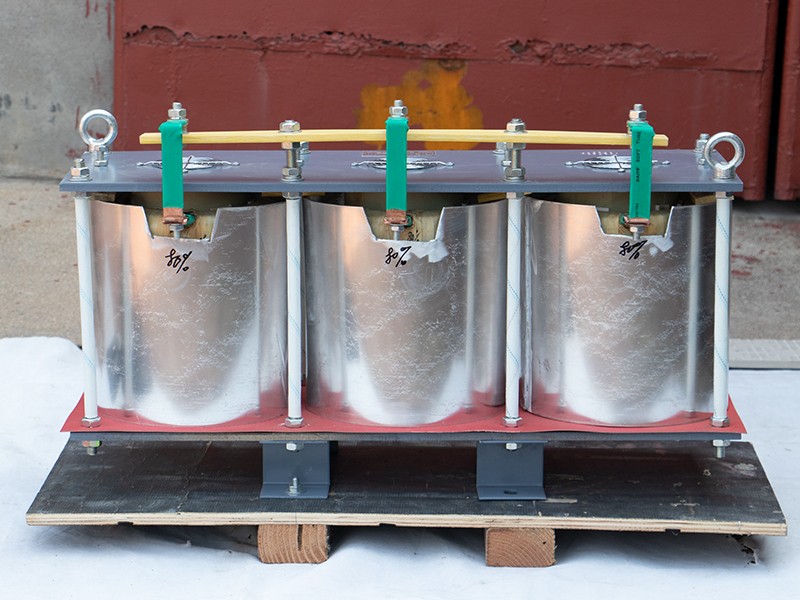

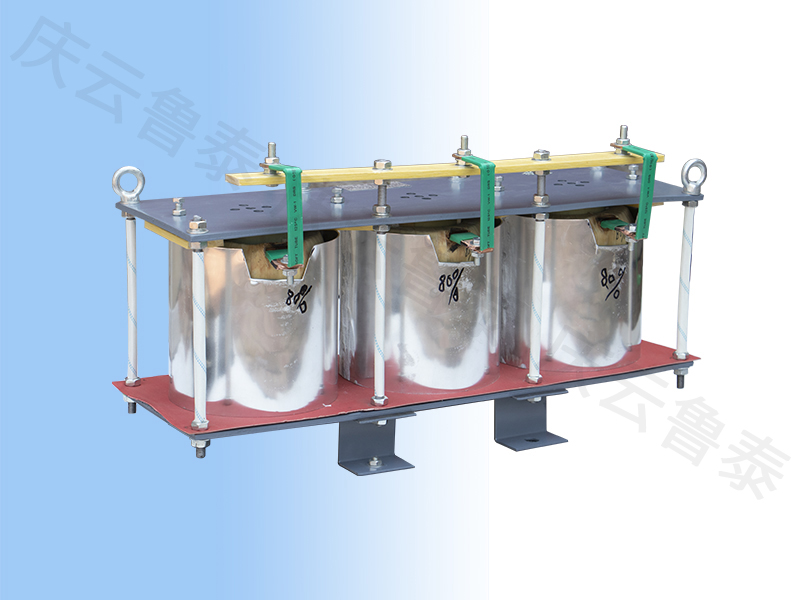

　　頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和加大起動轉矩的作用

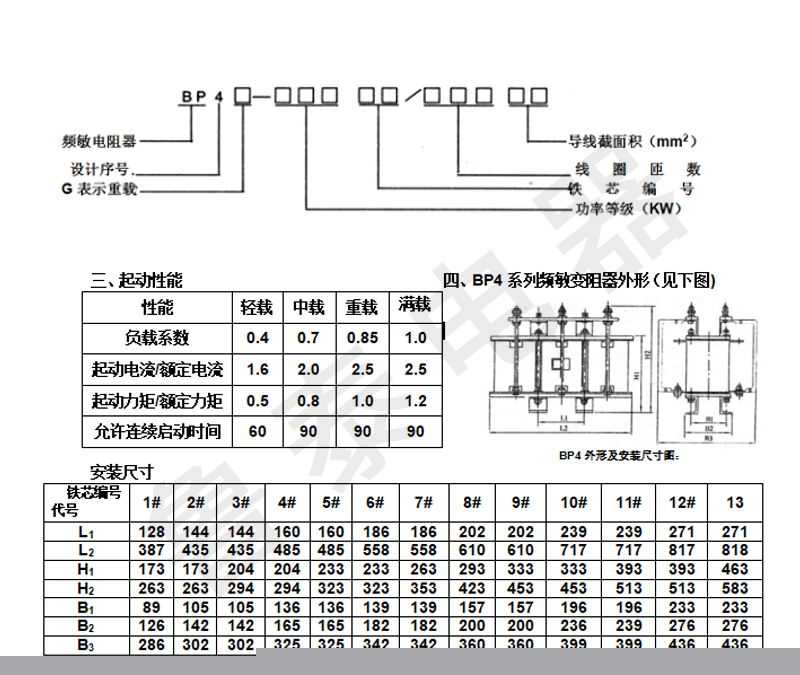

　　二、型號意義

　　一、 安裝、使用和調整

　　(一)安裝：①安裝時應牢固的固定在基座上，當基座為鐵磁性物質時應在中間墊放10mm以上非磁性墊片，以防影響頻敏變阻器的特性;②連接線應按電動機轉子額定電流選用相應截面的電纜線;③試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理，方可使用。

　　(二)使用和調整

　　①電動機剛合閘就跳閘;起動電流太大，起動太快，對機械沖擊過大，可改用較多匝數的抽頭。如繞組有幾組(幾臺)并聯，可拆掉一組，甚至改為串聯。

　?、诤祥l后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，噶愛用較小匝數抽頭;如繞組有幾組串聯，可拆掉一組，甚至改為并聯，或把繞組由Y接法改為△接法。

　?、郾鞠盗蓄l敏變阻器抽頭為：零點、百分之20、百分之90、百分之100，出廠時接線接百分之90抽頭。
